ＧＰＩＯＸ、ＰiＧＮＤに離れた場所から２本平行延長ケーブルで６vの電池で動作するモデルロケットランチコントローラを＋ー極性に注意してつないで回路ないのフォトカプラーのLＥＤを光らせれると、イグナイターが点火します
マスタースイッチが断でもテストボタンを押してピアゾ圧電ブザーがなればイグナイター回路は正常です
安全を確認してマスターキーを入りにして発射ボタンを押してフォトカプラーの中のLＥＤを光らせれると点火します
|
|
２４mm径のC11型、Ｄ型、Ｅ型エンジンで打ち上げるモデルロケットは重たくて太くて長いのでランチラグパイプが５mm径のマキシロッドというランチロッドを使うことです、発射台はそのまま使えます、３本脚の軸に3mm用の穴、５mmの穴がありますので５mmの穴に差し込んで蝶ナットを締めます
品番 302244 ランチロッド 價格 ２０００円 http://www.bekkoame.ne.jp/~v2rocket/page006.html
手に入らない時はＤＩY店で５mm径、長さ１mのステンレス金属丸棒で代用できます
2本をつなげます, つなぎ目に段差があるときは紙やすりで段差をなくします
さびてきたら、台所のスチールウールたわしで磨きます
変形防止のために１mの水道管と水道キャップ２個でキャリングケースを作ります
ロケットが大きいと、金属製円形ブラストディフレクターについているスタンドオフと呼ばれるプラスチックの筒の角ににロケットエンジンの噴射ノズルを載せることができない時は、使用済みエンジンケースをランチロッド棒に通して金属製ブラストディフレクターの上に立てれば、エンジンケースの角に噴射ノズルの角が載せることができ噴射ガスで期待が焦げない距離を確保してイグナイターの配線作業がやりやすくなります
写真は使用済みＡ8ー3エンジンケースのノズル穴に５mmのランチロッドを通してその角にモデルロケットの機体を載せて支えている様子、これによりイグナイターの配線がやり易くなり、噴射ガスの跳ね返りで機体が焦げるのが防止 点火コードが発射台の脚の穴に一回通しているので誤って点火コードを引っ張っても伊具な板が破損防止出来る
風で倒れないように脚は消火用の水がいれたペットボトルが紐で結んでいる
ブラストディフレクターは煤で錆びて穴があくので古い歯ブラシと消火用水で綺麗に洗い流すこと |
|
エステス社のアルファーⅢスタータセットのランチコントローラは、単三アルカリ乾電池を４本を使うので電池容量が小さくイグナイター１本しか点火できません

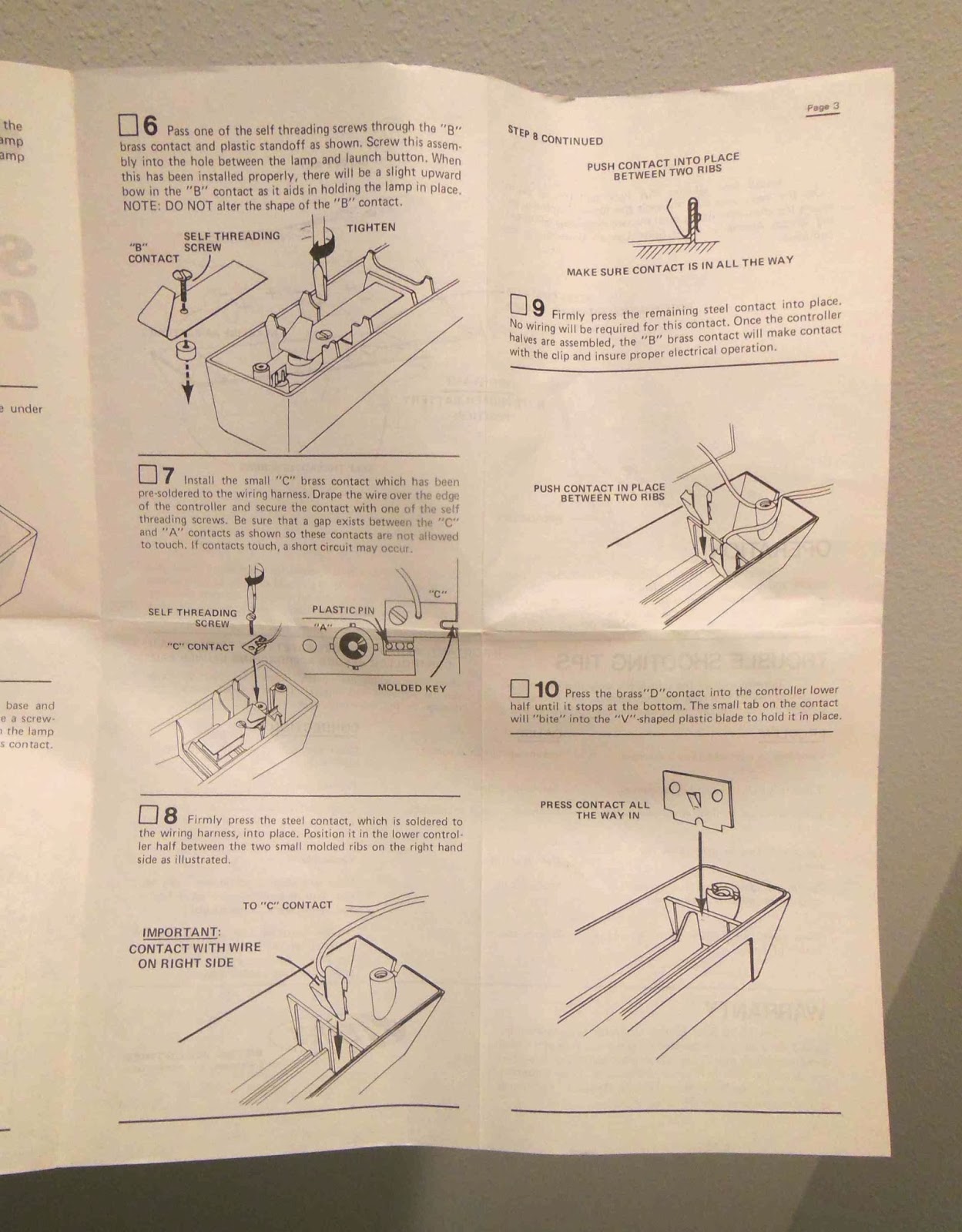

複数のエンジンを同時点火するには、大容量の単二アルカリ乾電池６本を使う点火コードが太くて大電流が流せて９．１mのあるエステス社の2240プロシリーズⅡランチコントローラですと並列つなぎのイグナイター4本まで同時点火できますhttp://www.estesrockets.com/002240-pro-series-iitm-launch-controller
組み立て済み、安全キーが付属、９．１mの点火コード、単二アルカリ乾電池９本は別売り
上の図は3本クラスターエンジンの接続法
エステス社のソーラーイグナイターは電気抵抗０．７オーム、６から１２vで１本ああtりおよそ１アンペアの電流が必要
イグナイター４本以上になると12vの自動車用鉛バッテリーで点火します
|
|
下の図のようにランチロッドにつけたストリーマのたなびく角度から風に強さを判断して適切な回収装置に付け替える
風が強いときはストリーマに交換して打ち上げる
風がやや強い時はパラシュートの開く面積を小さくするために６本のシュワウドラインを束ねてマスキングテープで止めて半開になるようにして打ち上げると風に流されにくくなる
ロゴマークを切り抜いたスピルホイルパラシュート、穴あきパラrシュート
ロケットの予想到達高度の３分の1の長さを一辺とする広い場所を確保します
予想到達高度が１００mなら３３m四方以上の障害物がない広い場所を選びます,電線、道路、建物から少なくとも２０m以上離れた場所です
写真のようにランチロッド金属棒の先に付けた安全キャップの赤色のストリーマのたなびく様子から風の方向、強さに応じて、風が吹いてくる方向へ少しランチロッドを傾けます
来れはロケットは垂直に打ち上げても風が吹いてくる方向へ進むクセがあるからです、ウィンドコック現象または風見効果と呼ぶ
金属製ランチロッドに使用済みエンジンを通してスタンドオフに利用して噴射ノズルと金属製ブラストディフレクターの５センチ以上の距離を確保すれば、噴射ガスの跳ね返りで機体を焦がす恐れがなくなる
またイグナイタの配線作業がやりやすくなりマイクロクリップ同士が風で揺れてショートすることもなくなる
水が入った消火用ペットボトルは写真のように紐で脚に結びつけて風で発射台が倒れないようにしている
点火コードは脚の穴に一回通しておくと、誤って点火コードを足で引っ掛けて引っ張っても壊れ易いイグナイタの破損が防止できる その為、垂直に打ち上げても風が吹いてくる方向へ飛んできますので、上空の最高高度でパラシュートが開くと風で流され回収予定区域から離れた場所に着地するからです、また見失い回収不能になります
そこで風が風いてくる方向へランチロッドを５度から１５度傾けると風の抵抗で最高高度が低くなり、パラシュートが開いて発射台上空を通りすぎて反対側に風で流されても回収区域に着地できます
ストリーマがたなびく角度から風に強さに応じて回収装置を取り替えることです、
図のように風が強いときはパラシュートでなくストリーマに交換して打ち上げると風に流れずに発射台の近くに着地する 上のイラスト図参照
風がやや強い時は、小さな口径のパラシュートに交換するか、６本のシュワウドラインを束ねてマスキングテープで止めて半開きにして風を受ける面積を小さくすることで流されにくくなります
印刷した円形ロゴマークを切り抜いた穴あきパアrシュート，スピルホイルパラシュートを使えば風に流されにくくなる
発射台の点検整備
使ったあとは金属製のブラストディフレクターについた黒い煤をそのままにしておくと錆びて穴が空きます
古い歯ブラシと消火用ペットボトルの水で洗い流して乾燥してからしまうことです
金属製ブラストディフレクターの円周には尖った金属のバリがあり指が怪我することがあるので紙やすりで取り除きます
２分割されたランチロッドは凸凹をつないで手で持ちコンクリートなど固い物のうえに叩きつけると結合できます
そのあとは変形防止のために１mの長さ２０mm径水道用塩ビパイプと２個の水道キャップでつくるケースに入れて持ち運びます
５mmの太いランチロッドはＤＩY店で５mm径長さ１mのステンレス棒を購入してビックサイズロケット打ち上げに使います
風で発射台が倒れないように３本の足には消火用の水が入ったペットボトル、または砂をいれたレジ袋を重石に起きます、小石を積んで置いても良い
こちらのように蝶ナットを緩めて角度を調整します，そのあと締めます
ランチロッドがさびてきたり、ささくれがある時は、台所のスチールウールたわしで磨きます
|
